今天小編帶大家了解了解蝶閥的相關知識

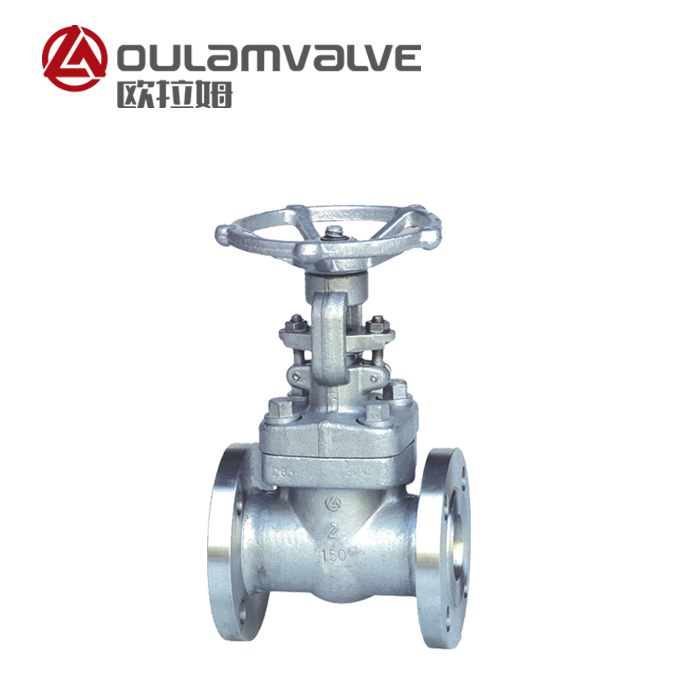

　　蝶閥的發展與閘閥密不可分，小編先帶大家來看看歐拉姆的催化重整裝置 不銹鋼閘閥Z41W它針對催化重整裝置所研發，催化重整是重要的石油二次加工手段之一，催化重整是現代化煉油廠用來改質重質餾分和渣油的核心技術，其裝置由反應再生、分餾、吸收穩定（包括產品精制）、煙氣能量回收幾個部分組成，采用反應器、塔類、容器類、冷換類、空冷類、機泵類、壓縮機類、加熱爐類等設備，同時還需要用到歐拉姆閥門的不銹鋼閘閥不銹鋼閘閥（gate valve）的啟閉件是閘板，閘板的運動方向與流體方向相垂直，不銹鋼閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的不銹鋼閘閥的兩個密封面形成楔形、楔形角隨不銹鋼閘閥參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。不銹鋼閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。不銹鋼閘閥材質分為304不銹鋼閘閥，316不銹鋼閘閥，321不銹鋼閘閥。

　　30年代，美國發明了蝶閥，50年代傳入日本，到60年代才在日本普遍采用，而在我國推廣則是70年代后的事了。目前世界上一般在DN300毫米以上蝶閥已逐漸代替了閘閥。蝶閥與閘閥相比有開閉時間短，操作力矩小，安裝空間小和重量輕。以DN1000為例，蝶閥約2T，而閘閥約3.5T，且蝶閥易與各種驅動裝置組合，有良好的耐久性和可靠性。

　　橡膠密封蝶閥缺點是作節流使用時，由于使用不當會產生氣蝕，使橡膠座剝落、損傷等情況發生。為此，現在國際上又開發金屬密封蝶閥，氣蝕區減小，近幾年我國也開發了金屬密封蝶閥，在日本近年來還開發耐氣蝕、低振動、低噪聲的梳齒形蝶閥。

　　一般密封座的壽命在正常情況下，橡膠15年-20年，金屬的80年-90年。但如何正確選用則要根據工況要求。

　　蝶閥的開度與流量之間的關系，基本上呈線性比例變化。如果用于控制流量，其流量特性與配管的流阻也有密切關系，如兩條管道安裝閥門口徑、形式等全相同，而管道損失系數不同，閥門的流量差別也會很大。

　　如果閥門處于節流幅度較大狀態，閥板的背面容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。

　　蝶閥處于中開度時，閥體與蝶板前端形成的開口形狀以閥軸為中心，兩側形成完成不同的狀態，一側的蝶板前端順流水方向而動，另一側逆流水方向而動，因此，一側閥體與閥板形成似噴嘴形開口，另一側類似節流孔形開口，噴嘴側比節流側流速快的多，而節流側閥門下面會產生負壓，往往會出現橡膠密封件脫落。

　　蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由于水深，閥軸上、下水頭差所產生的力矩也不容忽視。另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處于中間開度時，由于水流動力矩起作用，操作機構需要自鎖。

　　以上就是關于蝶閥知識論述的全部相關知識內容了，想了解更多方面知識，請關注歐拉姆閥門官方網站。
