一種超高溫浮動球閥
更新時間：2022-03-10 17:08:30
瀏覽次數：1224
作者：歐拉姆VALVE

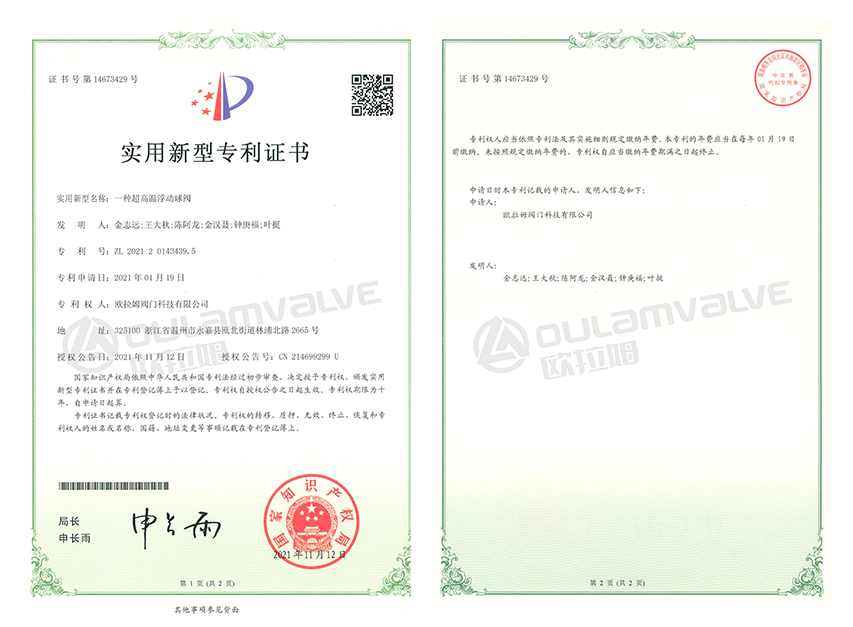

本實用新型公開了一種超高溫浮動球閥，包括閥蓋，所述閥蓋的內部設有球體，所述閥蓋的上方固定卡接有球體，所述球體的頂面固定安裝有加長桿，所述加長桿的內部上方開設有密封槽，所述密封槽的內部設有密封件與碟簧，所述碟簧設置在密封件的上方，所述加長桿的頂面設有執行器。球閥整體采用高精度加工研磨，閥體閥座一體式成型由閥體閥座與球體直接密封，大大提高了密封的效果，不會因高溫致使球閥整體的密封性能下降，且填料密封中增加碟簧動態預緊力密封，長期工作后填料松弛后可以自動預緊，進一步提高了球閥整體的密封效果。
1.一種超高溫浮動球閥，包括閥蓋（1），其特征在于：所述閥蓋（1）的內部設有球體（3），所述閥蓋（1）的上方固定卡接有球體（3），所述球體（3）的頂面固定安裝有加長桿（4），所述加長桿（4）的內部上方開設有密封槽，所述密封槽的內部設有密封件（6）與碟簧（7），所述碟簧（7）設置在密封件（6）的上方，所述加長桿（4）的頂面設有執行器（8）。
2.根據權利要求1所述的一種超高溫浮動球閥，其特征在于：所述加長桿（4）的外側表面設有散熱片（5），所述散熱片（5）為一體化結構。
3.根據權利要求1所述的一種超高溫浮動球閥，其特征在于：所述加長桿（4）與執行器（8）的頂面均開設有安裝孔，所述安裝孔的內部設有固定螺絲。
4.根據權利要求2所述的一種超高溫浮動球閥，其特征在于：所述閥體（2）為銅片
