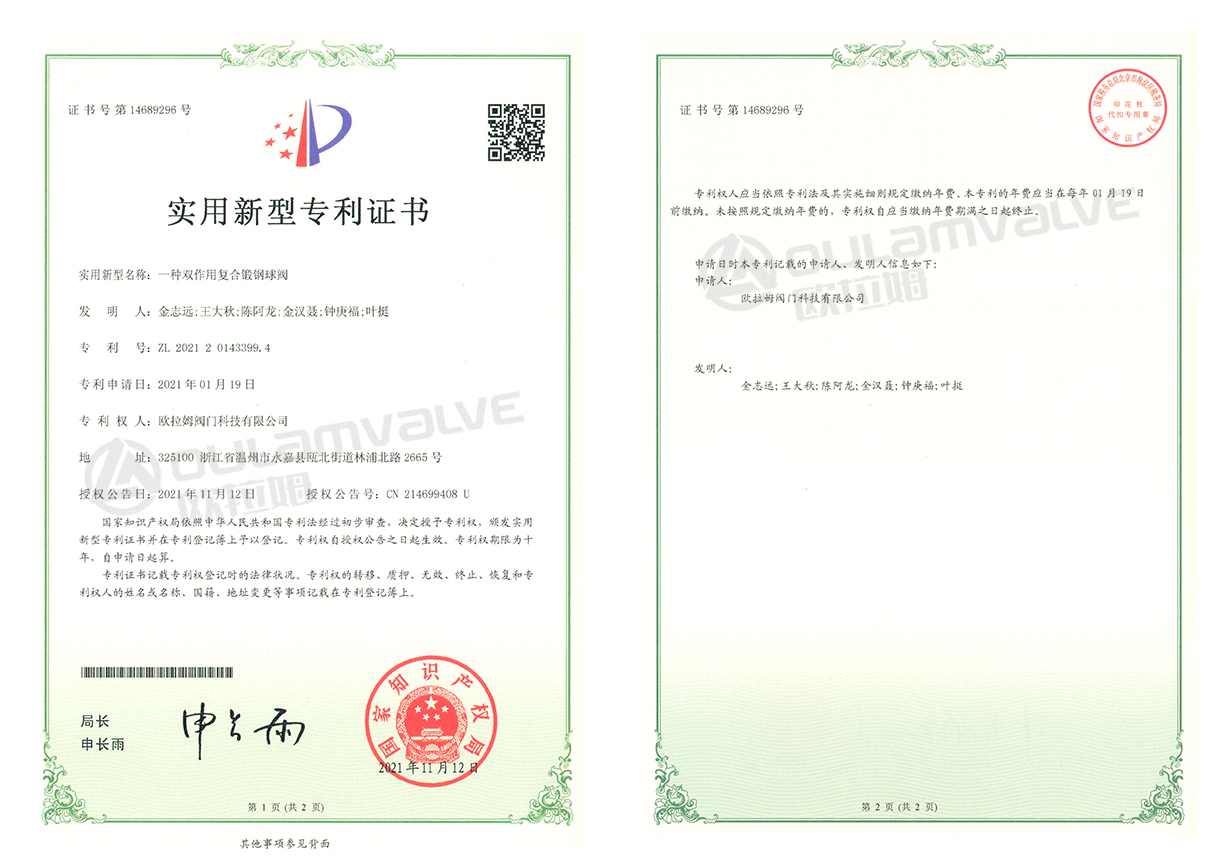

一種雙作用復合鍛鋼球閥
更新時間：2022-03-10 17:10:34
瀏覽次數：7216
作者：歐拉姆VALVE
本實用新型公開了一種雙作用復合鍛鋼球閥，包括球閥主體，所述球閥主體的內部設有復合閥管組件，所述復合閥管組件的內部設有第一空腔，所述第一空腔的內部包裹有第一球體，所述復合閥管組件的內部設有第二空腔，所述第二空腔的內部包裹有第二球體；與現有技術相比，本實用新型能達到的有益效果是：通過設置的復合閥管組件，有效的避免了鍛鋼球閥在調整過程中一直處于高壓環境進行操作，有利于關閉一側球體另一側閥門在無壓環境操作，增加了鍛鋼球閥的使用壽命。
1、一種雙作用復合鍛鋼球閥，包括球閥主體(1)，其特征在于：所述球閥主體(1)的內部設有復合閥管組件(7)，所述復合閥管組件(7)的內部設有第一空腔(71)，所述第一空腔(71)的內部包裹有第一球體(73)，所述復合閥管組件(7)的內部設有第二空腔(72)，所述第二空腔(72)的內部包裹有第二球體(74)。
2、根據權利要求1所述的一種雙作用復合鍛鋼球閥，其特征在于：所述球閥主體(1)的內部設有手柄(2)，所述手柄(2)的一側設有密封閥蓋(6)，所述密封閥蓋(6)的底端固定連接填料(3)，所述填料(3)的內壁包裹有閥桿(4)，所述閥桿(4)的底端固定連接閥座(5)，所述閥座(5)的底端包裹有密封墊(8)，且密封墊(8)的材質為PTFE填料。
3、根據權利要求2所述的一種雙作用復合鍛鋼球閥，其特征在于：所述手柄(2)的表面設有防滑紋，且防滑紋呈“W”形。
4、根據權利要求2所述的一種雙作用復合鍛鋼球閥，其特征在于：所述閥桿(4)的內部設有加強板，且加強板內部設有加強筋。
5、根據權利要求1所述的一種雙作用復合鍛鋼球閥，其特征在于：所述密封閥蓋(6)的表面包裹有保護墊，且保護墊的材質為天然橡膠。
6、根據權利要求1所述的一種雙作用復合鍛鋼球閥，其特征在于：所述復合閥管組件(7)的表面電鍍有保護層，且保護層由內到外依次為耐腐蝕層與抗氧化層。
