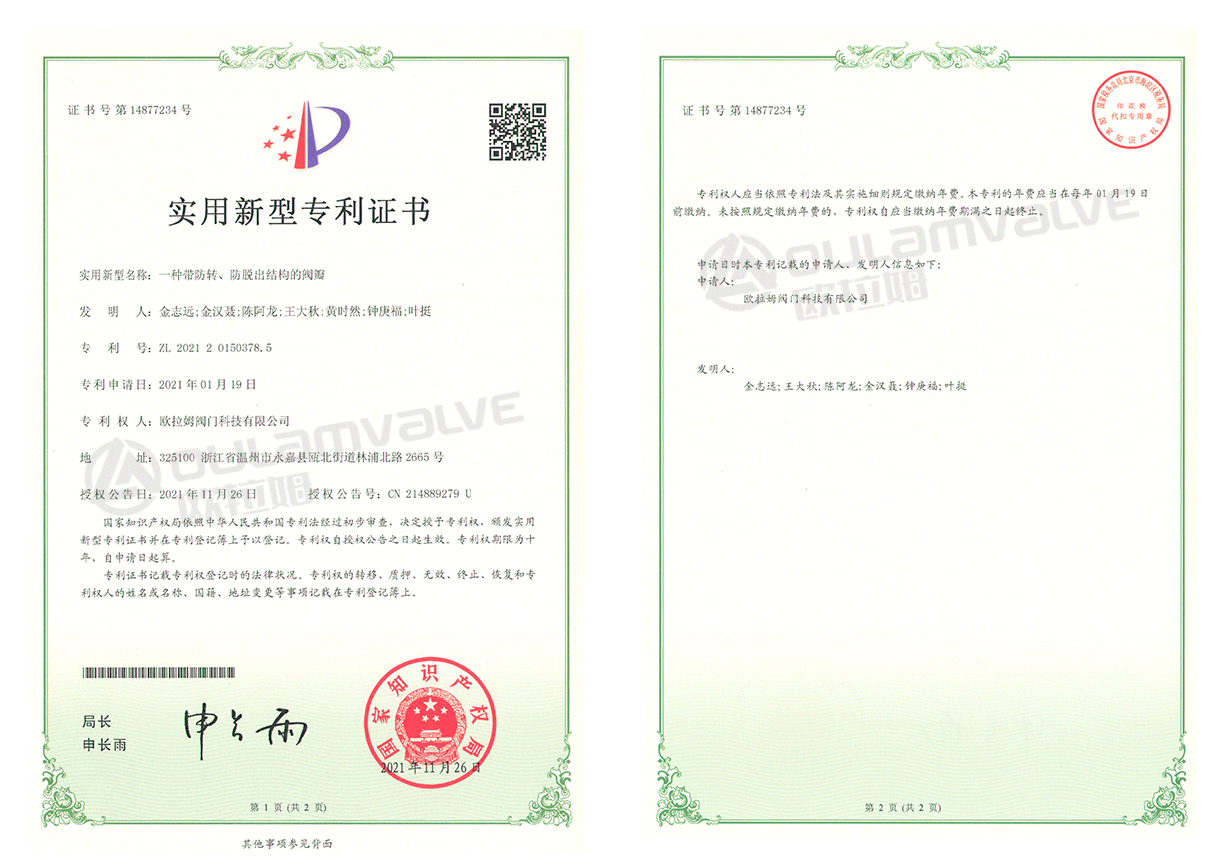

一種帶防轉、防脫出結構的閥瓣
更新時間：2022-03-10 17:14:56
瀏覽次數：1646
作者：歐拉姆VALVE
本實用新型公開了一種帶防轉、防脫出結構的閥瓣，包括連接件，所述連接件中包含有閥瓣基體以及固定件兩大部分結構，其中，所閥瓣基體與所述固定件相卡接，所述閥瓣基體中包含有基座，所述基座上端部固定連接有兩個夾塊，兩個所述夾塊之間形成限位槽，所述基座下端部固定連接有底座，所述固定件中包含有固定框，所述固定框上開設有卡孔，所述固定框一側開設有連接孔。該種帶防轉、防脫出結構的閥瓣，固定框卡接于夾塊上時，兩個夾塊之間形成的限位槽為矩形樣式，進而在安裝閥瓣時，對于閥瓣的限制作用會進一步提升，避免閥瓣出現空轉的情況，同時在卡緊閥瓣時，可有效的避免閥瓣出現脫落的情況。
1、一種帶防轉、防脫出結構的閥瓣，包括連接件（1），其特征在于：所述連接件（1）中包含有閥瓣基體（2）以及固定件（3）兩大部分結構，其中，所閥瓣基體（2）與所述固定件（3）相卡接，所述閥瓣基體（2）中包含有基座（4），所述基座（4）上端部固定連接有兩個夾塊（6），兩個所述夾塊（6）之間形成限位槽（7），所述基座（4）下端部固定連接有底座（5），所述固定件（3）中包含有固定框（8），所述固定框（8）上開設有卡孔（9），所述固定框（8）一側開設有連接孔（11）。
2.根據權利要求1所述的一種帶防轉、防脫出結構的閥瓣，其特征在于：所述夾塊（6）的側邊貼合所述基座（4）的邊緣位置。
3.根據權利要求1所述的一種帶防轉、防脫出結構的閥瓣，其特征在于：所述基座（4）為圓柱形樣式結構，所述夾塊（6）外壁為弧形樣式結構。
4.根據權利要求1所述的一種帶防轉、防脫出結構的閥瓣，其特征在于：所述固定框（8）兩側壁均開設有弧形面（10）。
5.根據權利要求1所述的一種帶防轉、防脫出結構的閥瓣，其特征在于：所述夾塊（6）的外壁與所述固定框（8）的內壁相貼合。
6.根據權利要求1所述的一種帶防轉、防脫出結構的閥瓣，其特征在于：所述閥瓣基體（2）與所述固定件（3）均為可拆結構。
